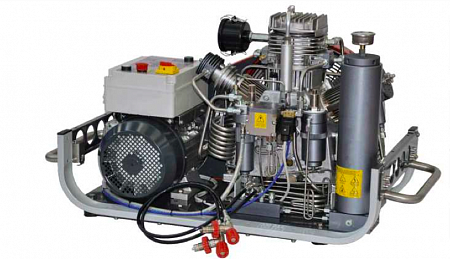

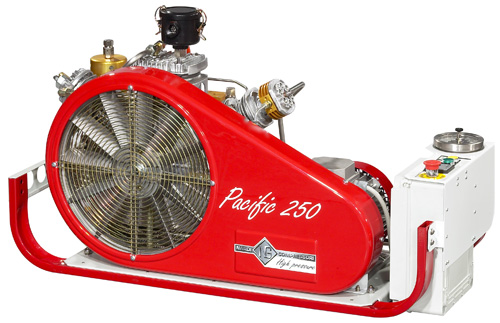

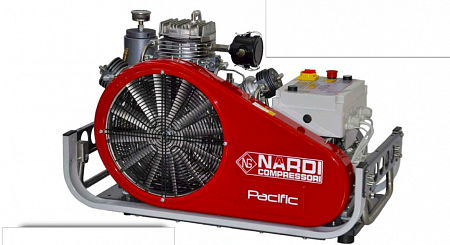

Компрессор Nardi Pacific E 250 л/мин

Nardi
(3)
388 490 р.
Предзаказ
Артикул: PB0344
В избранное
(0)
Количество
Характеристики
  • Двигатель Электрический 330-400 V, 50 Hz
  • Габариты (см) 105 x 51 x 63
  • Производительность 250 л/мин
  • Макс. раб. давление, bar (PSI) - 330 (4785)
  • Кол-во шлангов 2 или 4

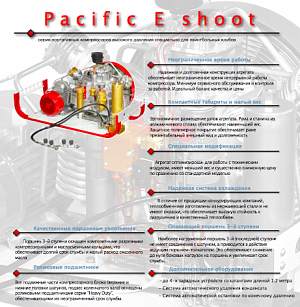

  • Неограниченное время непрерывной работы компрессора.
  • Минимум сервисного обслуживания и контроля за работой.
  • Компактные габариты и малый вес
  • Надежная система охлаждения
  • Качественные поршневые уплотнения, плавающий поршень 3-й ступени
  • Частота вращения- 1650 об/мин
  • Мощность и тип привода - 3 фаз. 380В, 5,5 кВт
  • Ресурс ф.картриджа (200 bar, 200С), часов (м3) - 26 (400)

ОПИСАНИЕ ТОВАРА

Компрессор высокого давления для заправки баллонов сжатым воздухом, с тремя производительностями, оборудован электрическим двигателем.Эта модель оптимальна для использования пейнтбольными клубами с большой проходимостью игроков, водолазного оборудования большими группами дайверов. Действие компрессора заключается в сжатии воздуха для использования его в сосудах,колбах высокого давления .Кроме использования в качестве водолазного и пейнтбольного оборудования, компрессор марки Pacific E может быть использован в задымленных и загазованных средах, в противопожарных спасательных целях.

PACIFIC Е- 250  компрессор высокого давления. Разработан, чтобы сжать воздух для потребления его под водой или в задымленных и загазованных средах, в противопожарных спасательных целях. Давление максимальное - 225 бар или 330 бар производительностью 250 литров/минуту, агрегатируется с электрическим двигателем.

Конструкция

Рама изготовлена из алюминиевых труб покрашенных несколькими слоями антикоррозионной краской.  Основной цвет красный. Защитный кожух из пластмассы.  Блок компрессора,  двигатель, расположены на стальной пластине толщиной 4 мм. Прикрепленной через специальные демпферы к основанию рамы компрессора.  Рама опирается на четыре резинометаллических опоры, для снижения вибраций и колебаний.

Электро оборудование

Все компрессоры с электрическим двигателем комплектуются:

· Тепловым выключателем защиты от перегрузки

· выключателем Начала/Остановка

 Тип двигателя

Двигатель  электрический. Передача энергии через ременной пояс и набора шкивов. Такая система применена для достижения максимального гладкой передачей вращательного момента без потери мощности.

· PACIFIC E 250 - производительность 250 лит/мин двигатель электрический мощность 5,5 кВт (7.5 HP), 380-400V, 50Hz асинхронный трех фазный, 1650 оборота в минуту

 Блок компрессора

Блок компрессора изготовлен из алюминиевого сплава. Он используется, для сжатия воздуха в диапазоне высокого давления до 330Bar . Блок компрессора имеет три ступень, три цилиндра .

 Цилиндры расположены по форме W, 1-ая ступень в центре, 2-ая ступень справа, и 3-ая ступень на левой стороне, смотрящей от стороны фильтра. Данная схема расположения блоков ступеней компрессора является оптимальной для безопасной и надежной эксплуатации компрессора в тяжелых условиях. По конструкции все вращающиеся – движущиеся детали компрессора уравновешены. Данное решение способствует понижению отрицательных вибраций во время работы. В верхней и нижней головке шатуна расположены игольчатые подшипники - повышающие надежность данного механизма. Картер, цилиндры, шатун и головки изготовлены из алюминиевого сплава. Гильзы блоков изготовлены из чугуна. Рабочее масло приводится в движение масляным насосом, через масляный фильтр. Данная система смазки позволяет эксплуатировать компрессор в экстремальных условиях на неровных поверхностях.

Все промежуточные холодильники изготовлены из нержавеющей стали.

Каждая ступень компрессора оснащена фабричным предохранительным клапаном, чтобы предотвратить повреждение системе в случае выхода из строя одного из всасывающих клапанов давления. Предохранительный клапан давления предела - также имеет фабричную регулировку и опломбирован. Конденсированные сепараторы изготовлены из высококачественного анодированного алюминиевого сплава.

 Очистка воздуха от конденсата

 Образующийся конденсат из паров масла и воды в 3 ступени сбрасывается с помощью ручных клапанов расположенных на корпусе сепаратора и фильтра.

 ОТМЕТЬТЕ: Каждые 8/10 минут, во время работы компрессора, иссушайте клапана!

Корпус фильтра (картриджа) и сепаратора дополнительно анодированы алюминием в качестве защиты от воздействия морской воды. Картридж имеет тройную засыпку. С начало идет молекулярное решето, затем активированный древесный уголь и элемент фильтра из коксуемого хлопка. Прокладка, находящаяся в основании фильтра воздухонепроницаемая, если патрон находится на месте. Без патрона, не перекрывается воздушный канал, и давление не создается. Сухой фильтр micronic используется, чтобы фильтровать всасываемый воздух.

Воздушная система

Угольный патрон фильтра удаляет водяные и масляные пары из нагнетаемого воздуха. Активированное углеродистое и молекулярное вещество поглощает воду и масло из нагнетаемого воздуха согласно НОРМАМ EN12021. Фильтр имеет две системы безопасности. Первая  закрывает отверстие воздушного канала, когда патрон вставлен. Это позволяет создать давление для накачки баллона. Вторая разработана, чтобы предотвратить эксплуатацию компрессора в отсутствии патрона фильтра. Прокладка, находящаяся в основании фильтра воздухонепроницаемая, если патрон находится на месте. Без патрона, не перекрывается воздушный канал, и давление не создается.

 Соединительные шланги

 - Заполняющий гибкий шланг компрессора изготовлен из кевлара, диаметром 6мм и длинной 1,5 метра. На конце имеется адаптер  DIN для подсоединения к баллону. Компрессор может комплектоваться  двумя заправочными шлангами с возможностью подсоединения еще двух. Все воздушные трубопроводы на компрессоре сделаны из высокосортной легированной стали, рассчитанные на максимальное давление в 600бар.

 ЗАПОЛНЯЮЩИЕ ШЛАНГИ ОДОБРЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ С ВОЗДУХОМ ДЛЯ ДЫХАНИЯ

 Манометр изготовлен из нержавеющей стали с градуировкой до максимальных 400 бар и заполнен глицерином, чтобы предотвращать не санкционированное движение стрелки, вызванного вибрацией.

 Свидетельства и документация

· Инструкция по эксплуатации

· Гарантийный талон

· Опись поставки

 Возможности поставки

· Компрессора поставляются уже заправленным рабочим маслом

· Компрессора поставляются с установленным картриджем воздушного фильтра

 Упаковка

Все компрессора упакованы в особо прочные картонные коробки, изготовленные, по размерам рамы компрессора и имеют, удобные ручки для переноса и транспортировки.



Оборудование

Tип

Производительность L/Min. *

Mотор

Mощность

Фильтр-системы **

Наличие порта

Вес Kg

PACIFIC E 250

250

380x415 V 50 Hz

5,5 kW

PACIFIC E

2

136

 Оборудование

· Рама из алюминиевых труб

· Два заполняющий шланга, длинной 1,5 метра,  с клапаном

· Блок компрессора с максимальным давление забивки 225 или 330 бар

· Фильтр картридж

· Ручная система сброса конденсата (или автоматическая)

· Компрессора с электродвигателем оборудован «Вкл\выкл» выключателем

 Пояснения

* Заполнение цилиндра от 0-200 бар +/-5 %

** Для каждого типа компрессора свой вид наполнения картриджа фильтра

 Технические данные



Рабочая среда

Воздух

Забивка:

 PACIFIC E 250
при 2501 r.p.m.

От 0 дo 200 bar (баллон 10 L)
 250 L/Min. 8мин.

Давление всасывания

Атмосферное (1-1,2 bar)

Рабочее давление

90 - 330 bar

Предохранительный клапан

Опломбирован на max.225- 330 bar

Количество ступеней

3

Количество цилиндров

3

Диаметр цилиндра 1ступени

88 mm

Диаметр цилиндра 2 ступени

28 mm

Диаметр цилиндра 3 ступени

12 mm

Ход поршня

40 mm

Рабочее давление 1-я ступень

12 bar

Предохранительный клапан 1-я ступень

20 bar

Рабочее давление 2-я ступень

55 bar

Предохранительный клапан 2-я ступень

75 bar

Рабочее давление 3-я ступень

 225-330 bar

Предохранительный клапан 3-я ступень

 225 bar

Вращение

Против часовой

Охлаждение

Воздушное

Давление масла

Масляный насос- 6 bar (опция)

Емкость картера

 3,5 лит

Тип масла

Синтетическое NARDI

Допустимая рабочая температура окружающей среды

+5°C...+45°C (+43°F...+113°F)

Допустимый угол наклона компрессора

Вес блока компрессора

47 Kg

Автоматический сброс конденсата (Oпция)

Через каждые 10 - 15 минут

Габариты

1005,5 x 510 x 630

Вес

136 kg
